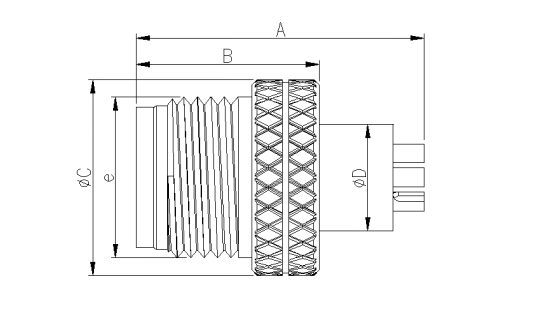

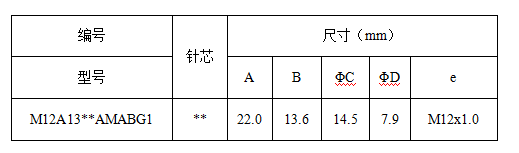

M12連接器普通包膠式公頭尺寸圖

產品特征

編碼類型    A/B/D/K/L/S/T Code

插頭類型    成型式公頭

接線方式    焊接

接觸芯數    3pin 4pin 5pin 6pin 8pin 12pin 17pin

連接方式    螺紋連接

材料和技術方式

技術特性：

接插方式       螺紋連接

外殼材料       黃銅鍍鎳

絕緣體          PA黑色

接觸體材料   銅合金

接插次數      5000 次

溫度范圍      -25℃ ～+85℃

技術參數

額定電壓      250V      60V          30V

額定電流      4A           2A      1A

接觸電阻      ≤10mΩ

絕緣電阻      ≥100MΩ

溫度范圍      -25℃ to +80℃

防護等級      IP66~IP68

導體直徑φ    1.0mm     0.8mm     0.6mm

適配線纜       22AWG ~ 26AWG
