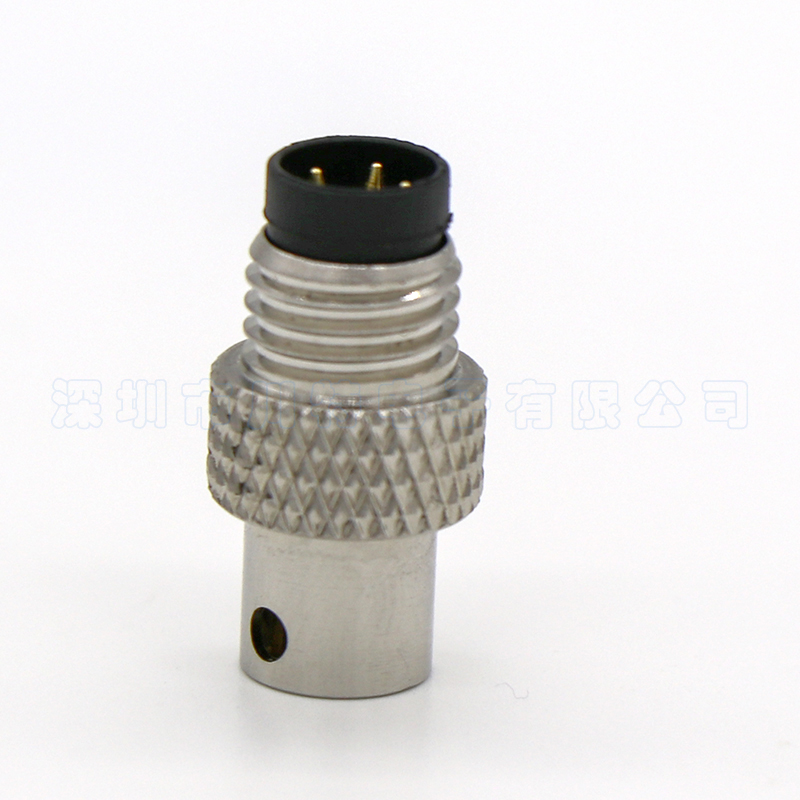

短款屏蔽公頭M8連接器

圓形M8連接器防水，耐油，耐寒，性能穩定，高效快速連接，采用螺紋連接，廣泛用于溫度傳感器自動化設備光電開關，接近開關，工業自動化機器人傳感器和各種工業線束布線系統中。

M8連接器I系列公頭防水連接器用于焊接注塑成型帶短款屏蔽殼，成型可分直頭和彎頭，芯數有3-8pin可選，可以達到很好的屏蔽效果。

產品說明

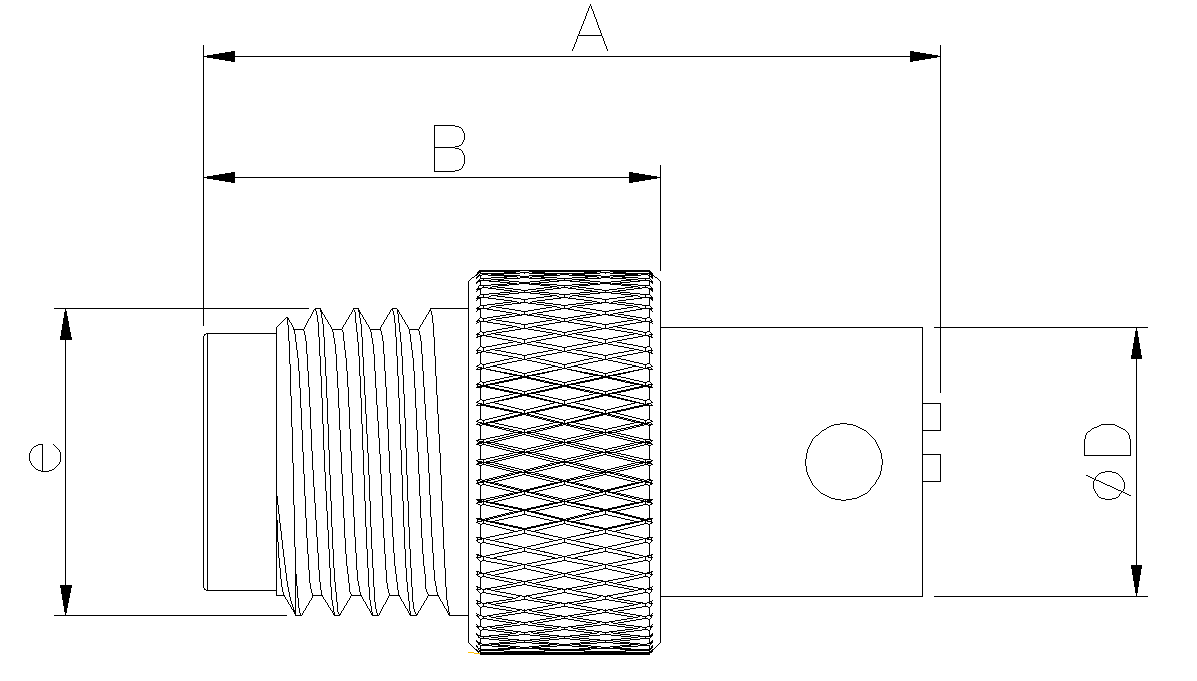

M8連接器短款屏蔽式公頭尺寸圖

產品特征：

產品類型 M8 短款屏蔽連接器

連接主體類型公頭

編碼類型 A Code/B Code

插頭類型焊線包膠式屏蔽款

接線方式焊接

接觸芯數 3pin 4pin 5pin 6pin 8pin

連接方式螺紋連接

材料和技術方式

技術特性：

接插方式螺紋連接

外殼材料黃銅鍍鎳

絕緣體 PA黑色

接觸體材料銅合金

接線方式焊接

接插次數 5000 次

溫度范圍 -25℃ ～+85℃

技術參數

芯數 3, 4， 5， 6， 8

額定電壓 60V 30V

額定電流 3A 1A

接觸電阻 ≤10mΩ

絕緣電阻 ≥100MΩ

溫度范圍 -25℃ to +80℃

防護等級 IP66~IP68

導體直徑φ 1.0mm 0.7mm 0.6mm

適配線纜 24AWG 26AWG
